SW-RCD Anchor
하중분산 압축형
인력 제거식 앵커 하중분산 압축형 제거앵커로서, 강연선을 인력으로 회전시켜 강연선의 제거 및 재결속이 용이한 공법입니다. 또한, 강연선을 내하체 내부로 관통하게 제작하여 내하체와 그라우트의 부착면적과 그라우트를 압축하는 유효단면적을 최대화시켜, 인장 시 그라우트에 전이되는 앵커력을 극대화시킨 공법으로, 주로 흙막이 가시설 공사에 사용되며, 지하구조물 완료 후 해체시에도 인력으로 제거하므로 최소한의 작업공간 활용 및 비용을 최소화시킬 수 있는 경제적인 공법입니다.
인력 제거식 앵커 하중분산 압축형 제거앵커로서, 강연선을 인력으로 회전시켜 강연선의 제거 및 재결속이 용이한 공법입니다. 또한, 강연선을 내하체 내부로 관통하게 제작하여 내하체와 그라우트의 부착면적과 그라우트를 압축하는 유효단면적을 최대화시켜, 인장 시 그라우트에 전이되는 앵커력을 극대화시킨 공법으로, 주로 흙막이 가시설 공사에 사용되며, 지하구조물 완료 후 해체시에도 인력으로 제거하므로 최소한의 작업공간 활용 및 비용을 최소화시킬 수 있는 경제적인 공법입니다.
- SW-RCD Anchor 특징
- 1 풍화토 등 비교적 불안정한 지반에서도 하중이 분산 작용되므로 앵커력 확보에 유리
- 2 설계하중에 따라 강연선의 가수를 자유롭게 조절할 수 있으며, 내하체를 조합하여 최대 4,100kN 가능
예) 15.7mm×24가닥 = 6구 내하체 4개 조합 - 3 반자동 표준 생산공정을 갖춘 공장에서 제작되어 품질이 우수
- 4 내하체 직경이 85mm(12.7mm용)이므로 천공직경이 4inch 이상이면 앵커체 삽입이 원활
- 5 강연선의 제거 및 재결속이 간단하므로 현장상황에 대해 신속한 대응이 가능
- 6 제거 시 요구되는 작업공간 최소화(1.0m)
- 7 일반 강연선에 PE호스를 피복하여 환경오염 문제 발생을 최소화
- 8 인력 제거 방식 도입으로 제거 비용을 최소화, 탁월한 경제성, 장비 제거식 앵커 대비 안정성 확보
- 9 롤 단위 팩킹으로 운반이 용이하며, 앵커체 장기보관 시에도 유리
- 10 하중분산형이므로 하중이 분산되어 Creep 발생을 최소화시켜 하중손실이 적음
- 11 시계 반대 방향으로 회전 시, 강연선 교체 및 유지보수 가능

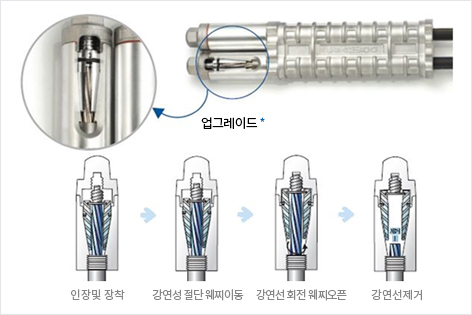

강연선 제거원리
- 1 강연선을 절단하여 띠장으로부터 강연선을 분리하고 띠장을 제거
- 2 강연선을 시계방향으로 돌려 웨찌를 오픈
- 3 오픈 된 웨찌로부터 이탈 된 강연선을 인력으로 제거
업그레이드
- 새롭게 개발된 부식방지 알루미늄 다이캐스팅 내하체
- 더욱 개선된 부붐 정밀도 및 결합방식
- 뛰어난 강연성 보호 구조 및 그라우트 유입차단 효과
사용
가이드라인 1. P.C강연선을 보호하고 있는 피복호스가 찢어지거나 손상되지 않도록 주의할 것, 그라우트가 호스 안으로 유입되어 양생되면 제거가 어려워지는 주요한 원인이 된다.
2. 앵커체를 삽입 시 앵커체가 꼬인 상태에서 그라우트가 양생되면 P.C강연선의 회전이 어렵고 제거가 힘들어지게 된다.
3. 앵커 인장 시 하중 · 변위를 정확히 체크하여 과도한 변위가 발생되면 즉시 인장을 멈추도록 할 것, 무리한 인장으로 내하체가 그라우트를 파괴하면 파괴된 그라우트가 호스를 강하게 구속하여 P.C 강연선의 제거가 어려워진다.
4. 강연선제거를 위해 산소절단을 실시할 경우 제거가 가능한 길이, 최소 20cm이상을 남기도록 할 것, 여유장이 너무 짧게 절단이 되면 강연선을 회전시키기 어렵다.
5. 앵커체를 현장 내에서 운반 시 내하체에 흙이나 이물질이 묻지 않도록 주의할 것. 내하체 주변 그라우트의 압축강도가 감소되고 인장 시 그라우트가 파괴되면 제거가 힘들어지게 된다.
6. 앵커체 삽입시 천공홀이 붕괴되지 않도록 주의할 것. 정상적인 그라우트 구근의 형성이 어려워 앵커력 확보가 어렵고 제거가 힘들어지게 된다.
가이드라인 1. P.C강연선을 보호하고 있는 피복호스가 찢어지거나 손상되지 않도록 주의할 것, 그라우트가 호스 안으로 유입되어 양생되면 제거가 어려워지는 주요한 원인이 된다.
2. 앵커체를 삽입 시 앵커체가 꼬인 상태에서 그라우트가 양생되면 P.C강연선의 회전이 어렵고 제거가 힘들어지게 된다.
3. 앵커 인장 시 하중 · 변위를 정확히 체크하여 과도한 변위가 발생되면 즉시 인장을 멈추도록 할 것, 무리한 인장으로 내하체가 그라우트를 파괴하면 파괴된 그라우트가 호스를 강하게 구속하여 P.C 강연선의 제거가 어려워진다.
4. 강연선제거를 위해 산소절단을 실시할 경우 제거가 가능한 길이, 최소 20cm이상을 남기도록 할 것, 여유장이 너무 짧게 절단이 되면 강연선을 회전시키기 어렵다.
5. 앵커체를 현장 내에서 운반 시 내하체에 흙이나 이물질이 묻지 않도록 주의할 것. 내하체 주변 그라우트의 압축강도가 감소되고 인장 시 그라우트가 파괴되면 제거가 힘들어지게 된다.
6. 앵커체 삽입시 천공홀이 붕괴되지 않도록 주의할 것. 정상적인 그라우트 구근의 형성이 어려워 앵커력 확보가 어렵고 제거가 힘들어지게 된다.
SW-RCD Anchor 규격
표1.SW-RCD Anchor 하중제원(12.7m)
KS D 7002기준
| No.of P.C Strand (Ø=12.7mm) | 0.65Tu(kN) | 0.8Ty(kN) | 설계허용하중Ta(kN) | 비고 |
|---|---|---|---|---|
| 3 | 357 | 375 | 357 |
Ta=min(0.65Tu,0.8Ty) KDS 11 60 00 (국가건설기준센타 : 앵커 설계기준) 극한하중(Tu) = 183kN(1본일 경우) 항복하중(Ty) = 156kN(1본일 경우) 시험 중 긴장하중(Tj)=0.9Ty 제원표 이외의 하중은 별도 협의 |
| 4 | 476 | 500 | 476 | |
| 5 | 595 | 624 | 595 | |
| 6 | 714 | 749 | 714 | |
| 7 | 833 | 874 | 833 | |
| 8 | 952 | 999 | 952 |
표2.SW-RCD Anchor 하중제원(15.2m)
KS D 7002기준
| No.of P.C Strand (Ø=15.2mm) | 0.65Tu(kN) | 0.8Ty(kN) | 설계허용하중Ta(kN) | 비고 |
|---|---|---|---|---|
| 3 | 509 | 533 | 509 |
Ta=min(0.65Tu,0.8Ty) KDS 11 60 00 (국가건설기준센타 : 앵커 설계기준) 극한하중(Tu) = 261kN(1본일 경우) 항복하중(Ty) = 222kN(1본일 경우) 시험 중 긴장하중(Tj)=0.9Ty 제원표 이외의 하중은 별도 협의 |
| 4 | 679 | 711 | 679 | |
| 5 | 849 | 888 | 849 | |
| 6 | 1018 | 1066 | 1018 | |
| 7 | 1188 | 1244 | 1188 | |
| 8 | 1358 | 1421 | 1358 | |
| 9 | 1527 | 1599 | 1527 | |
| 10 | 1697 | 1776 | 1697 | |
| 11 | 1867 | 1954 | 1867 | |
| 12 | 2036 | 2132 | 2036 | |
 |
|
|
|
|
| 24 | 4072 | 4262 | 4072 |
