SW-SMART JACK

SW-SMART JACK
(스마트잭) 하중분산형 앵커의 경우 각 내하체의 위치에 따라 강연선의 길이가 달라지게 되며, 그에 따른 늘음량의 차이가 발생하게 됩니다. 이런 경우에 기존 중공형 인 장기를 이용하게 되면 설치된 강연선을 동시에 인장하기 때문에 설치심도가 가장 낮은 내하체 (즉, 강연선길이가 제일 짧은 앵커체)에 가장 큰 인장응력이 발생되어 시공상의 문제점들을 야기시킬 수 있으며 또한 앵커의 길이가 짧을수록 균등치 못한 응력 분포를 갖는 단점을 가지고 있습니다. SMART JACK은 이를 보완하기 위해 개발된 인장기로서, 강연선 각각의 늘음량 관리가 가능하여 균등 한 하중 분산을 유도할 수 있으며, 더욱이 인장그립부 가 선단에 위치하므로 여유장이 짧은 경우에도 인장이 가능한 장점을 가지고 있습니다.
SW-SMART JACK 특징
1 인장 시 하중손실을 유발하는 강선의 꺽임현상을 최소화(해외기준 준수)
2 웨지의 Sitting Loss를 균일하게 최소화하는 Lock-Off 시스템
3 강연선별 균등한 인장 가능
4 정착헤드와 인장실린더의 로드각(Load-angle)을 최소화시켜 인장 시 강연선에 끼치는 악영향을 최소화
5 인장그립부가 선단에 위치하여 여유장이 짧을 경우에도 인장 가능
6 정착헤드의 배열과 동일한 실린더 배열로 인장 시 편심, 마찰 등의 문제점 최소화
7 (주)삼우기초기술 독자적 개발로 현재 국내 및 해외 여러 현장에서 사용중
SW-SMART JACK 구동 메커니즘

스마트잭 세팅 및 인장준비 스마트 인장시작 각 개별실린더에 동일하중으로 인장 중 강연선길이 차이에 따른 늘음량 발생 인장완료 시 늘음량 차이 (각 개별실린더로 동일한 하중 재하) 인장완료 후 실린더 초기화 및 정착구 정착 강연선 길이를 고려한 균등하중 인장완료

SW-SMART JACK 제원표

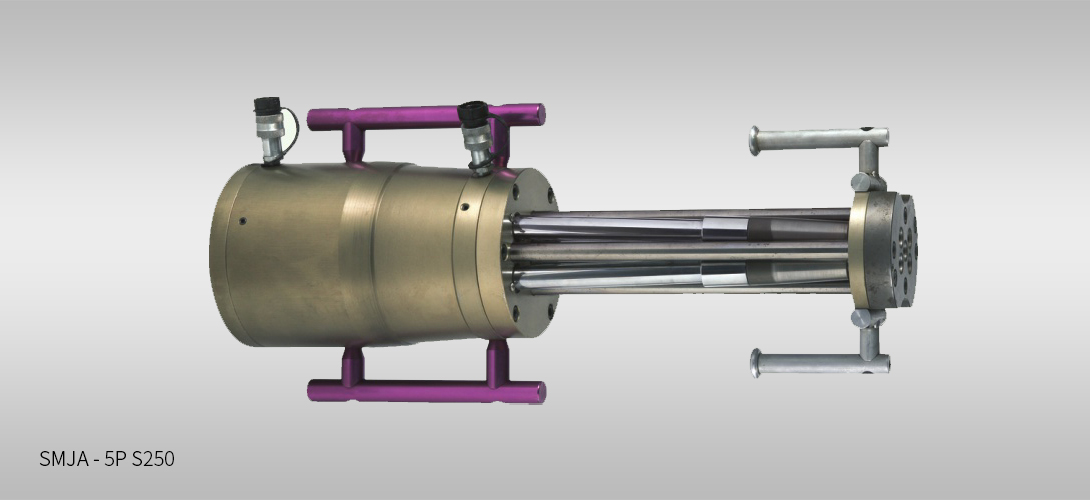

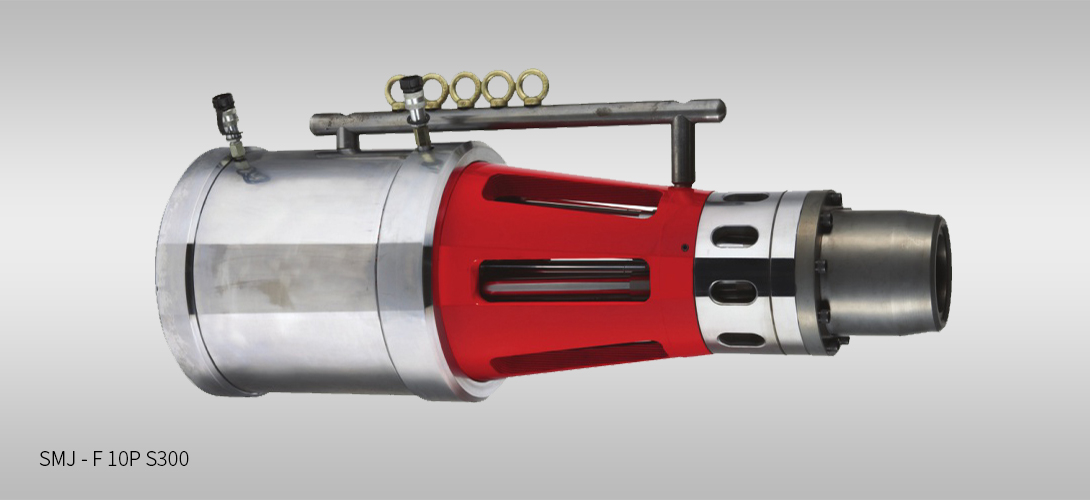

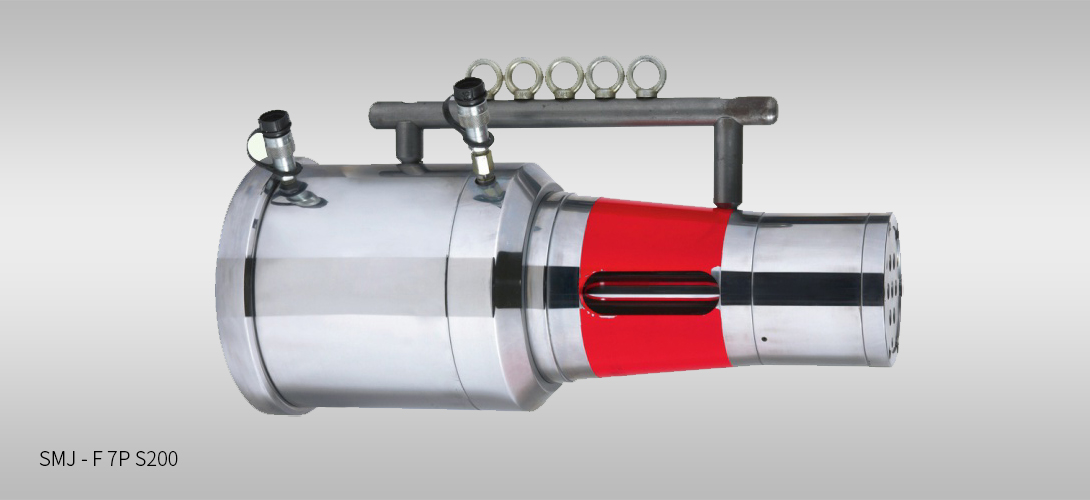

모델명 SMJ - F 7P S200 SMU - F 10P S300 SMJA - 5P S250 SMJA - 4P S150 SMJA - 7P S200
인장가능 강연선 “0.5”,“0.6”공용 “0.5”,“0.6”공용 “0.5”전용 “0.5”전용 “0.5”전용
단면적 28.24㎠*7ea 28.24㎠*10ea 19.35㎠*5ea 21.54㎠*4ea 21.54㎠*7ea
로드당 최대 인장값 19.77ton 19.77ton 13.55ton 15.08ton 15.08ton
실린더 최대 인장값 138,39 ton 197.7 ton 67.75 ton 60.32 ton 105.56 ton
최대 늘음량 200mm 300mm 250mm 150mm 200mm
