SW-MAX BRACKET

SW-MAX BRACKET
(다각용 브라켓) 앵커 시공 시 번번히 발생하는 앵커 각도 오차 및 강연선 꺽임 현상은 목표 앵커력 확보에 부정적인 요소로 작용합니다. 맥스 브라켓은 기존 용접식 브라켓의 문제점인 천공 각도 오차 및 인장 시 강연선의 꺽임 현상 개선을 목적으로 개발된 각도 조절이 가능한 앵커 브라켓입니다.
서로 다른 앵커 인장 각도를 간단히 조절하면서 강연선의 꺽임 현상을 획기적으로 줄일 수 있는 제품으로 다양한 설계각도에 적용 가능하며, 표준화 생산공정을 갖춘 공장에서 생산되어 우수한 품질을 가지고 있습니다. 이러한 장점으로 현재 국내외 수많은 현장에서 기존 브라켓을 대체하며 앵커 브라켓 시장을 선도해 나가고 있습니다.
  • SW-MAX BRACKET 특징
    1 단일 제품으로 다양한 앵커 설계 각도에 적용 가능
    2 천공 각도 오차 보정 및 강연선 꺽임 현상 예방
    3 경량화 제작으로 인력 운반 및 설치가 가능
    4 용접공정이 필요 없음
    5 기존 용접식 브라켓 대비 설치 시간이 짧고 간편함
재료의 종류 및 특성

본 제품에 사용되는 원재료는 시중에서 널리 쓰이고 있는 일반구조용 압연강재의 강판, 형강, 파이프로 구성되며 기존 브라켓 대비 경량화로 시공성과 안전성이 크게 증가하여 국내외 수많은 현장에서 그 성능을 발휘하고 있습니다.

구분 주요재료1 주요재료2 주요재료3
안압강재 SS275 SM355 ATOS60
제품의 종류와 적용범위
구분 품명 중량(kg) 적용 각도 적용 하중 길이(mm) 폭(mm) 띠장 규격 띠장 간격

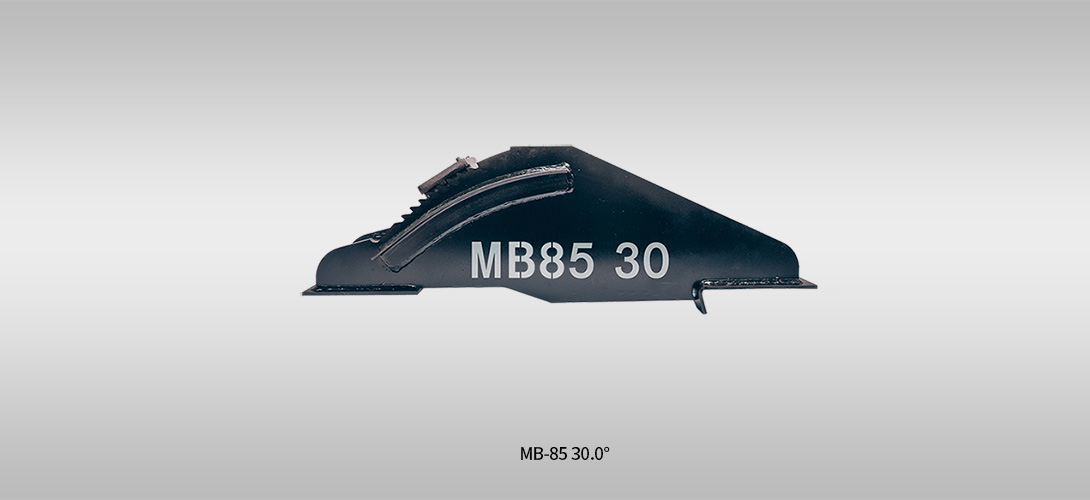

MB-85 MB-85 30.0º 19.6 2.5 ~ 30.0º 50ton 700mm 191 300 x 200
250 x 250
300 x 300 		300mm

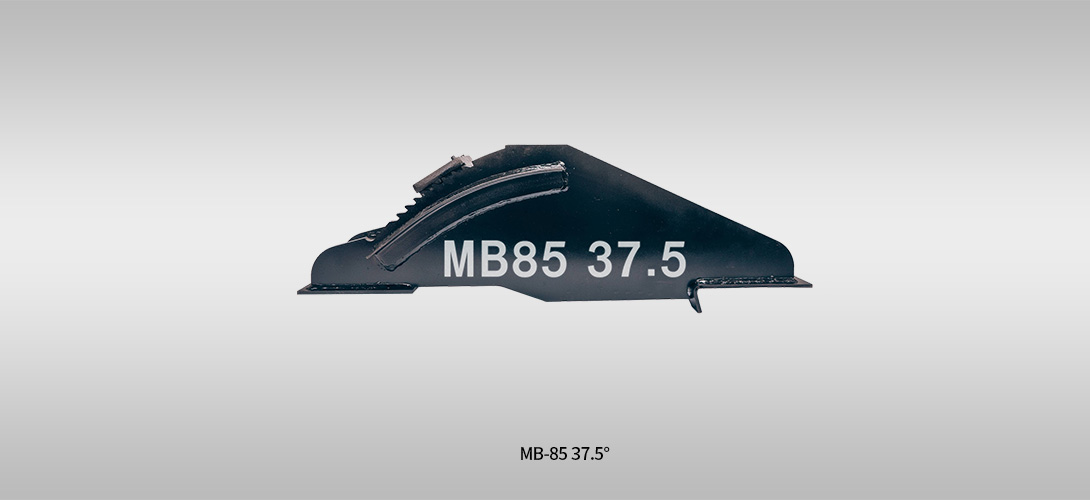

MB-85 37.5º 20.6 17.5 ~ 37.5º 716mm 350mm

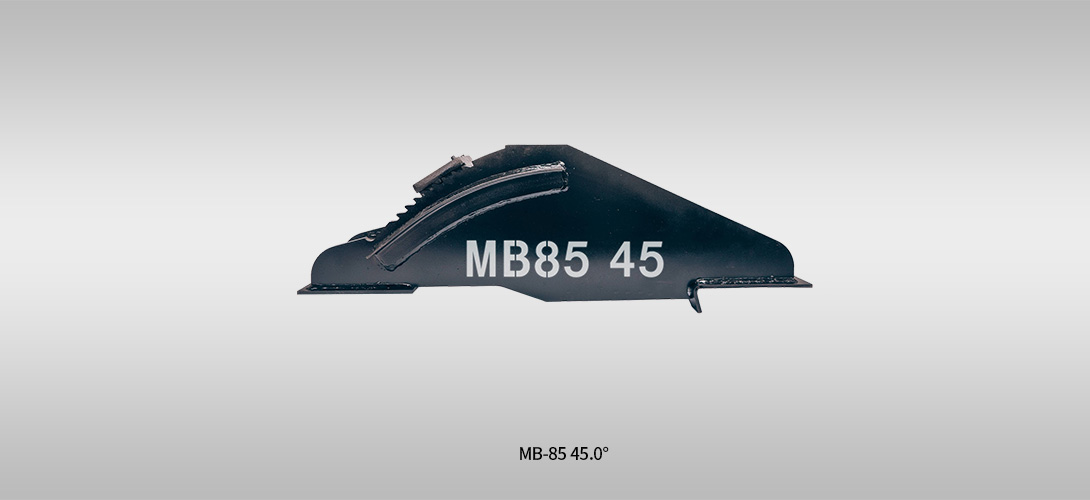

MB-85 45.0º 24.8 25.0 ~ 45.0º 835mm 450mm
MB-115 MB-115 30.0º 19.6 2.5 ~ 30.0º 70ton 700mm 191 300 x 300 300mm
MB-115 37.5º 20.6 17.5 ~ 37.5º 716mm 350mm
MB-115 45.0º 24.8 25.0 ~ 45.0º 835mm 450mm
MB-140 MB-140 30.0º 25.8 2.5 ~ 30.0º 90ton 700mm 208 300 x 300
350 x 350 		300mm
MB-140 37.5º 27.1 17.5 ~ 37.5º 716mm 350mm
MB-140 45.0º 32.7 25.0 ~ 45.0º 835mm 450mm
설치방법

그라우팅 실시 완료후 맥스 브라켓을 현장에 준비 앵커체를 맥스 브라켓 실린더에 삽입 맥스 브라켓을 수평보에 거치 현장 인장 각도에 맞게 맥스 브라켓 실린더를 조절

사용
가이드라인 1. 현장 여건(천공각, 설계하중 등)을 고려하여 제품군을 선택한다.
2. 맥스 브라켓의 실린더에 앵커를 삽입 거치 후 실린더 각도를 천공각도에 맞게 조절한다.
3. 거치용 후크가 있어 설치 시 별도의 용접이 필요 없다.
4. 재사용이 가능하므로 설치 및 해체시 제품 취급에 주의한다.
