SW-PTR Anchor

납품실적

인장재 교체가
가능한 하중분산

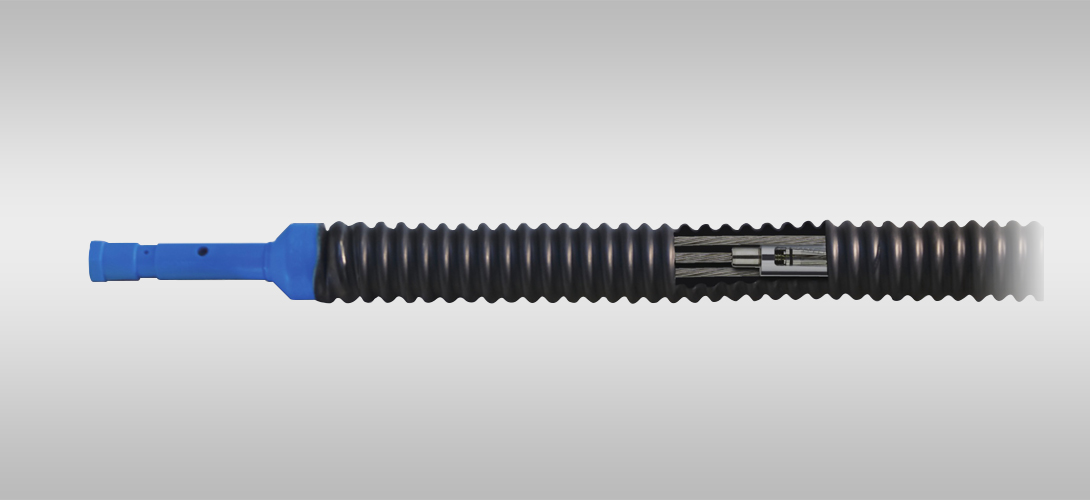

인장형 영구앵커 하중분산 인장형 영구앵커로서, 기존 인장형 영구앵커의 하중 매커니즘 구조를 대폭 개선한 앵커입니다.
하중분산 효과를 이용하여 고하중 구현에 용이하고, 종래 인장형 앵커의 단점인 강연선의 자유화 현상(Unzipping)을 대폭 개선하였습니다. 방식 · 방청능력이 우수한 2중 방식구조로 필요 시 강연선을 교체하여 보다 확실한 유지보수가 가능하여 장기적으로 존치되는 영구 구조물 보강에 적합한 앵커공법 입니다.
  • SW-PTR Anchor 특징
    1 하중분산 효과를 이용하여 인장 시 그라우트 파괴현상 억제
    2 앵커 두부 강연선 부식 발생 시 강연선 교체가능 (완벽한 유지보수)
    3 반자동 표준 생산공정을 갖춘 공장에서 제작되어 품질이 우수
    4 앵커체 선단에 플라스틱 노즈콘을 사용하므로 부식에 대한 저항성 우수
    5 구조물의 목적 및 설계스팩에 따라 싱글 프로텍션과 더블 프로텍션 모두 생산가능
종래기술과의 차이점

강연선 교체가 필요한 이유 영구앵커 시공 후 장기 존치 시
강연선 부식으로 인한 유지보수 불가

강연선 교체방법

SW-PTR Anchor 규격 표1.SW-PTR Anchor 하중제원(12.7m)

KS D 7002 기준

No.of P.C Strand (Ø=12.7mm) 0.6Tu(kN) 0.75 Ty(kN) 설계허용하중Ta(kN) Duct Size ID/OD(mm) 비고
3 330 351 330 65/85 평상시 Ta=min(0.6Tu,0.75Ty)

KDS 11 60 00
(국가건설기준센타 : 앵커 설계기준)

극한하중(Tu) = 183kN
(1본일 경우)
항복하중(Ty) = 156kN
(1본일 경우)
시험 중 긴장하중(Tj)=0.9Ty

제원표 이외의 하중은 별도 협의
4 440 468 440
5 549 585 549 80/105
6 659 702 659
7 769 819 769 100/130
8 879 936 879
