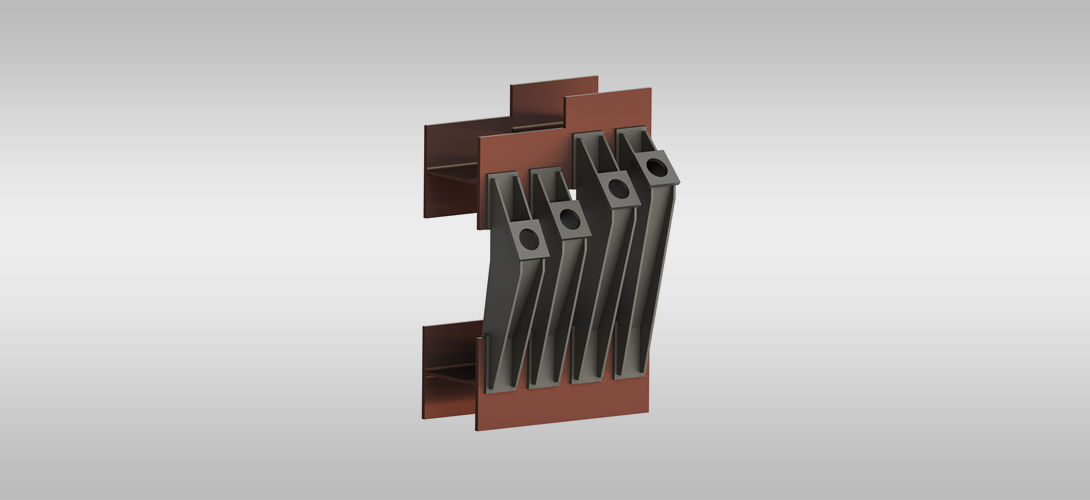

SW-각도 고정식 브라켓

SW-각도 고정식
브라켓
(일반 브라켓) 기존 일반 브라켓의 단점인 제품의 중량문제, 설치 소용시간, 설치 및 탈거시의 손상 등의 문제점을 개선한 브라켓으로서, 국내 흙막이 표준설계 하중(30~40ton)에 적합한 성능을 위해 구조를 최적화 시킨 인력설치형 브라켓입니다.
SW-각도 고정식 브라켓의 특징
1 시공조건별로 다양한 앵커 설계각도에 적용 가능한 다양한 제품군
2 구조 최적화 및 경량화 제작하여 인력으로 운반 및 설치가 가능
3 용접공정이 필요 없는 설치방식으로 설계 해체 시간 대폭감소
4 하향 전단파괴를 방지하는 전단저항 구조로 안전성 확보

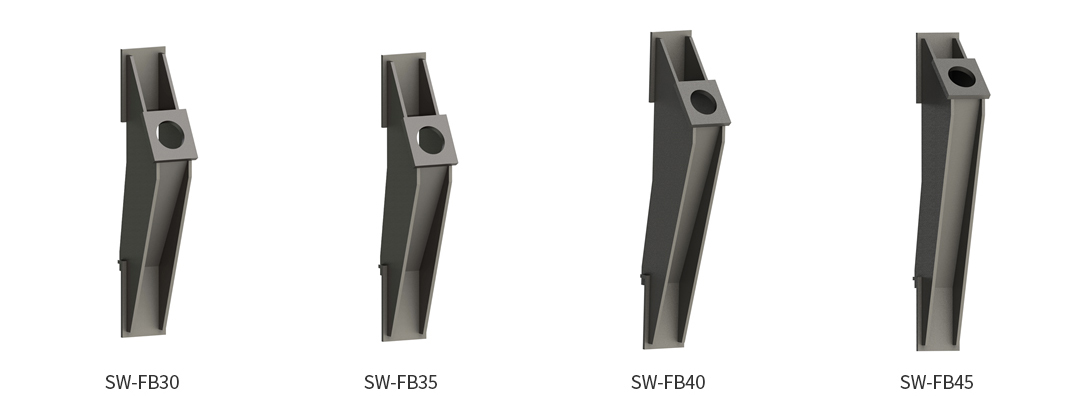

제품의 종류와 적용범위
구분 적용각도 사용하중 중량 길이 폭 두께 띠장 규격 띠장 간격
SW-FB30 30° 45.0 ton 16kg 710㎜ 120㎜ 9㎜ 250×250
300×300		 300㎜
350㎜
SW-FB35 35° 45.0 ton 16kg 710㎜ 120㎜ 9㎜ 250×250
300×300		 350㎜
SW-FB40 40° 45.0 ton 20kg 810㎜ 120㎜ 9㎜ 250×250
300×300		 400㎜
450㎜
SW-FB45 45° 45.0 ton 20kg 810㎜ 120㎜ 9㎜ 250×250
300×300		 450㎜

사용
가이드라인 1. 현장여건 (천공각, 띠장간격 등)을 고려하여 제품군 선택 요망
2. 거치용 후크가 있어 설치시 별도의 용접 필요 없음
3. 재사용이 가능하므로 설치 및 해체 시 제품 취급에 주의
