SW-U Turn Anchor
하중분산 압축형
장비 제거식 앵커 PC 강연선을 U Turn 타입으로 굽힘 가공하여 선단의 내하체에 하중을 지지하는 하중분산 압축형 제거앵커입니다. 장비제거 방식으로서 제거 시 강연선을 크레인이나 윈치 등을 사용하여 초기 인발력 약 3~5ton 정도로 강연선을 제거합니다. 현장 제작이 아닌 공장생산 방식 으로 품질관리가 용이하며 롤단위 패킹으로 운반 및 취급이 용이합니다. U Turn 앵커는 장비로 제거하기 때문에 제거율이 비교적 높은 장점은 있으나, 제거 시 장비의 운용이 가능한 현장부지가 필요하기 때문에 가시설 공사 시 구조물의 시공이 늦어 지고, 장비대 등의 공사비 증가요인이 발생되는 단점도 있습니다.
장비 제거식 앵커 PC 강연선을 U Turn 타입으로 굽힘 가공하여 선단의 내하체에 하중을 지지하는 하중분산 압축형 제거앵커입니다. 장비제거 방식으로서 제거 시 강연선을 크레인이나 윈치 등을 사용하여 초기 인발력 약 3~5ton 정도로 강연선을 제거합니다. 현장 제작이 아닌 공장생산 방식 으로 품질관리가 용이하며 롤단위 패킹으로 운반 및 취급이 용이합니다. U Turn 앵커는 장비로 제거하기 때문에 제거율이 비교적 높은 장점은 있으나, 제거 시 장비의 운용이 가능한 현장부지가 필요하기 때문에 가시설 공사 시 구조물의 시공이 늦어 지고, 장비대 등의 공사비 증가요인이 발생되는 단점도 있습니다.
내하체 성능 비교표
| 구분 | 기존 자사 장비제거식 앵커 (SW-U Turn 앵커) | 신제품 장비제거식 앵커 (SW-U Turn 앵커) |
|---|---|---|
| 제품이미지 |  |
 |
| 구성원재료 |

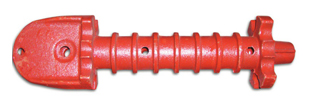

· 주원료 : FCD450 (GCD450) · 일반철제 : 부식에 약한 일반 철제 내하체 |

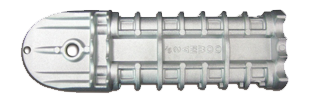

· 주원료 : ALCD 12.1 · 알루미늄 합금 : 부식에 강한 알루미늄 다이캐스팅 내하체 |
| 제작방식 | · 일반 주물 제작방식 | · 알루미늄 다이캐스팅(Die-Casting) 제작방식 |
| 내하체구조 | · 강연선 노출구조로 PE호스의 손상 가능성 증가 | · 강연선 수납형구조로 PE호스 및 강연선 보호 |
| 앵커성능 | · 유효 그라우트 부착면적 : 37,566 mm2 · 인장 시 그라우트 압축파괴 가능성 증가 · 시공품질에 따라 목표 앵커력 확보가 불확실 |
· 유효 그라우트 부착면적 : 57,317 mm2 (기존 내하체의 152 %의 부착면적) · 인장 시 그라우트 압축파괴 가능성 감소 · 요구되는 그라우트 압축강도 감소로 구조적인 안정성 확보 |
SW-U Turn Anchor 규격
표1.SW-U Turn Anchor 하중제원(12.7m)
KS D 7002기준
| No.of P.C Strand (Ø=12.7mm) | 0.65Tu(kN) | 0.8Ty(kN) | 설계허용하중Ta(kN) | 비고 |
|---|---|---|---|---|
| 4 | 476 | 500 | 476 |
Ta=min(0.65Tu,0.8Ty) KDS 11 60 00 (국가건설기준센타 : 앵커 설계기준) 극한하중(Tu) = 183kN(1본일 경우) 항복하중(Ty) = 156kN(1본일 경우) 시험 중 긴장하중(Tj)=0.9Ty 제원표 이외의 하중은 별도 협의 |
| 6 | 714 | 749 | 714 |
