SW-확장형 Pack Anchor
SW-확장형

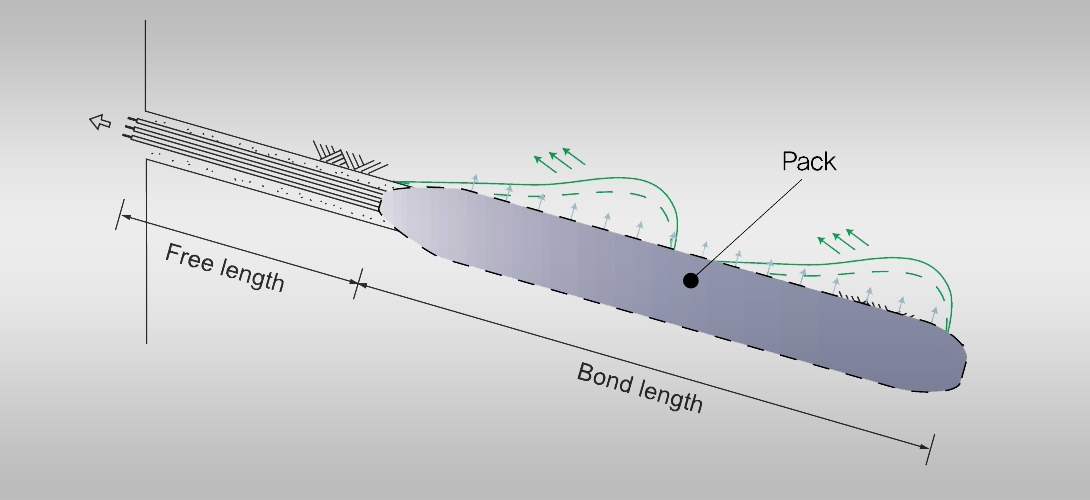

Pack Anchor 팩 앵커는 앵커 정착장을 토목섬유(Packer)로 감싼 후 가압 그라우팅으로 패커내부를 충진, 정착장 구근을 밀실하게 형성하여 앵커의 인발 저항력을 향상시키는 앵커공법입니다.
Pack Anchor 팩 앵커는 앵커 정착장을 토목섬유(Packer)로 감싼 후 가압 그라우팅으로 패커내부를 충진, 정착장 구근을 밀실하게 형성하여 앵커의 인발 저항력을 향상시키는 앵커공법입니다.
-
- 확장형 패커 앵커의 적용분야
- 1 표준관입시험(S.P.T) N치 10이하의 연약지반
- 2 지하수위가 높아 그라우트 구근의 형성이 어려운 경우
- 3 투수계수가 높아 그라우트 유실이 예상되는 지반조건(모자갈 층 등)
- 4 천공 홀 내부의 붕괴가 예상되는 지반조건(모래, 모자갈, 실트질모래 등)
토목섬유(Packer)의 특징

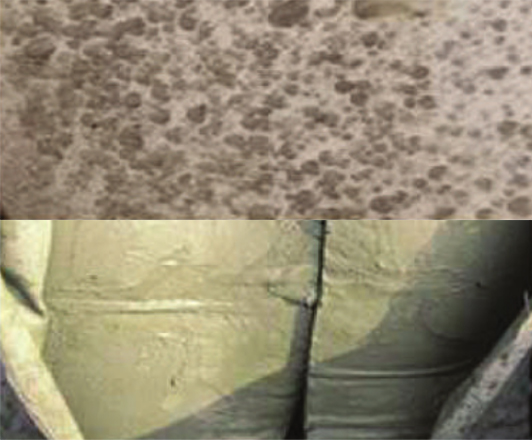

* 필터링 역할: 시멘트 입자는 잔류하고 수분만 배출시켜 팩 내부 고밀도 그라우트를 형성 ·그라우트 강도 증가 효과
-
삼우기초기술 Packer
필터링(Filtering)역할 / 팩 내부 고밀도 그라우트 -
일반 Packer
패커 팽창역할 / 팩 내부 액상 그라우트
- 확장형 패커앵커의 특징

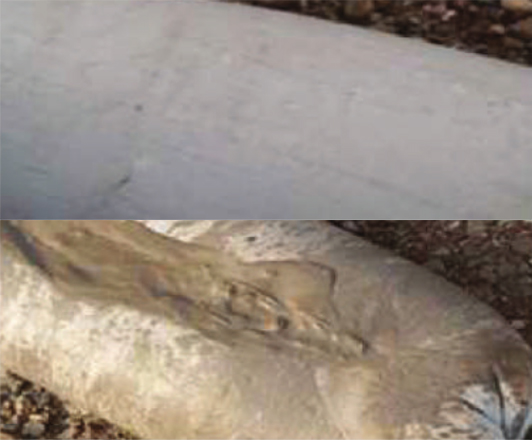

- 1 팩 내부 가압 그라우팅 시 필터링 효과를 통한 내부 시멘트의 비율 증가로 그라우트 구근의 압축강도 증대
- 2 비수축성 정착장 그라우트 구근 확보
- 3 연약지반에서의 앵커 인발저항력 향상
- 4 정착지반 그라우트 유실 방지
- 5 천공 홀 내부 붕괴 예방
- 6 다양한 적용범위(모든 앵커에 적용가능)
사용

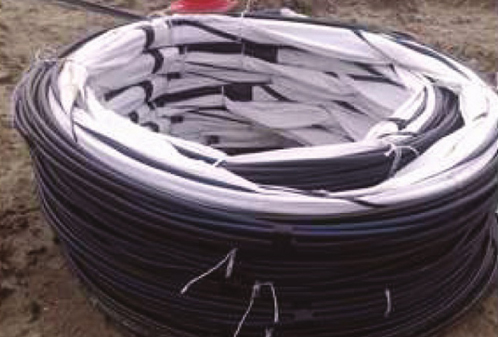

가이드라인 1. 현장 보관 및 취급에 주의하여야 한다. (패커 손상으로 인한 그라우트 유출, 가압 주입 불가)
2. 천공 시 연약지반 조건을 고려한 천공방식을 선택한다.
3. 앵커 삽입 시 충분한 천공경을 확보하여 패커가 손상되지 않도록 한다.
4. 각 그라우트 용도별 호스색을 필히 확인하고, 그라우트 주입 시 적정 압력과 주입량을 확인하여야 한다.
가이드라인 1. 현장 보관 및 취급에 주의하여야 한다. (패커 손상으로 인한 그라우트 유출, 가압 주입 불가)
2. 천공 시 연약지반 조건을 고려한 천공방식을 선택한다.
3. 앵커 삽입 시 충분한 천공경을 확보하여 패커가 손상되지 않도록 한다.
4. 각 그라우트 용도별 호스색을 필히 확인하고, 그라우트 주입 시 적정 압력과 주입량을 확인하여야 한다.
